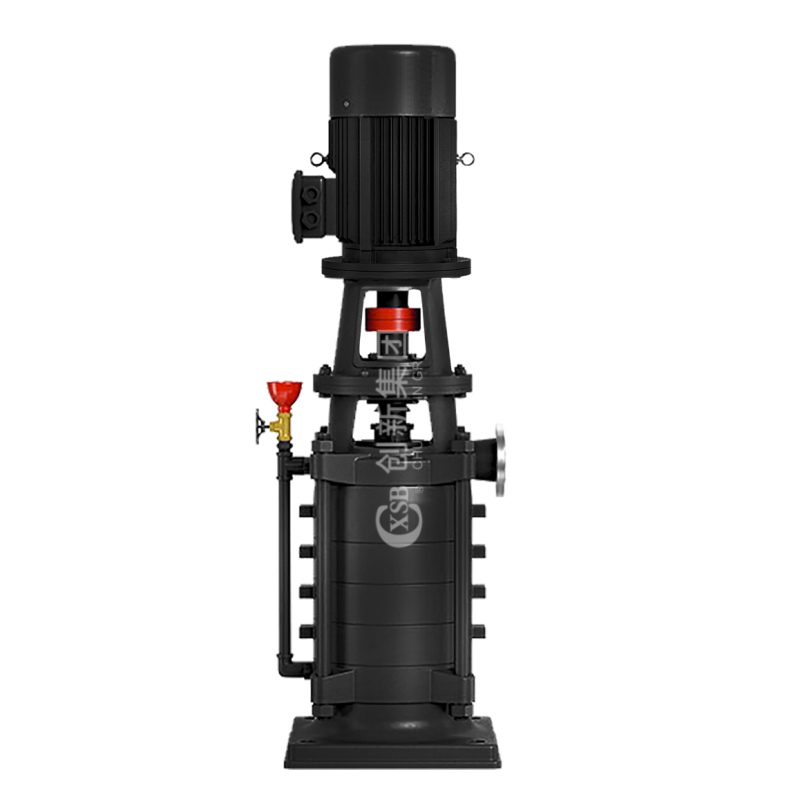

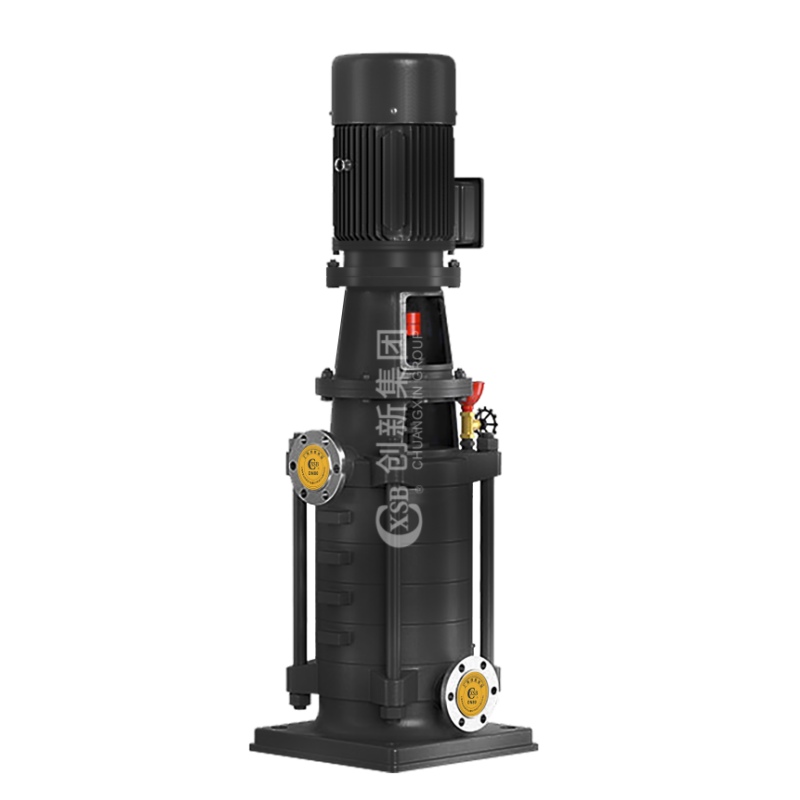

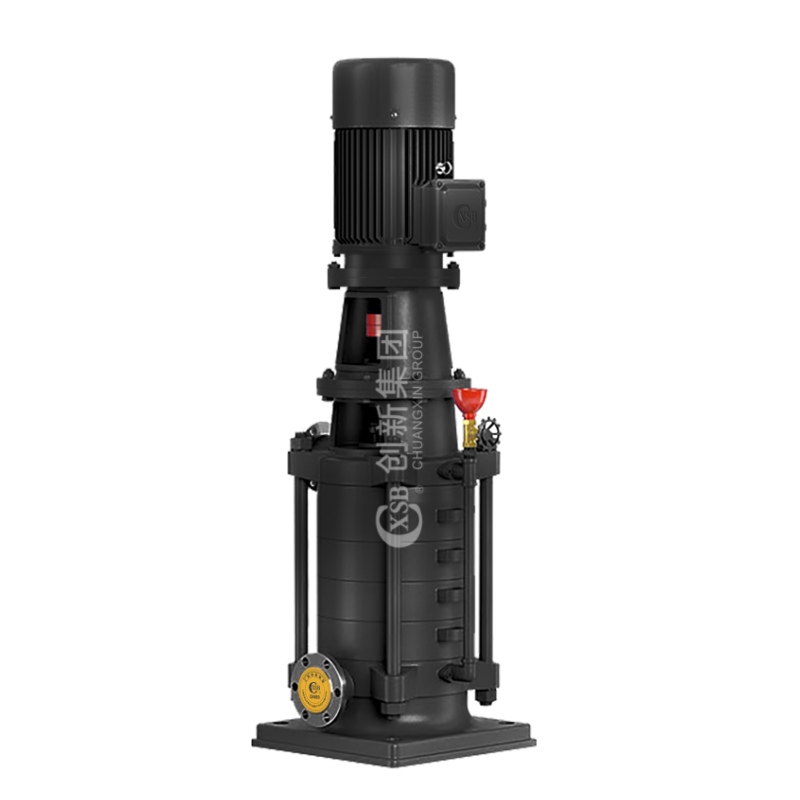

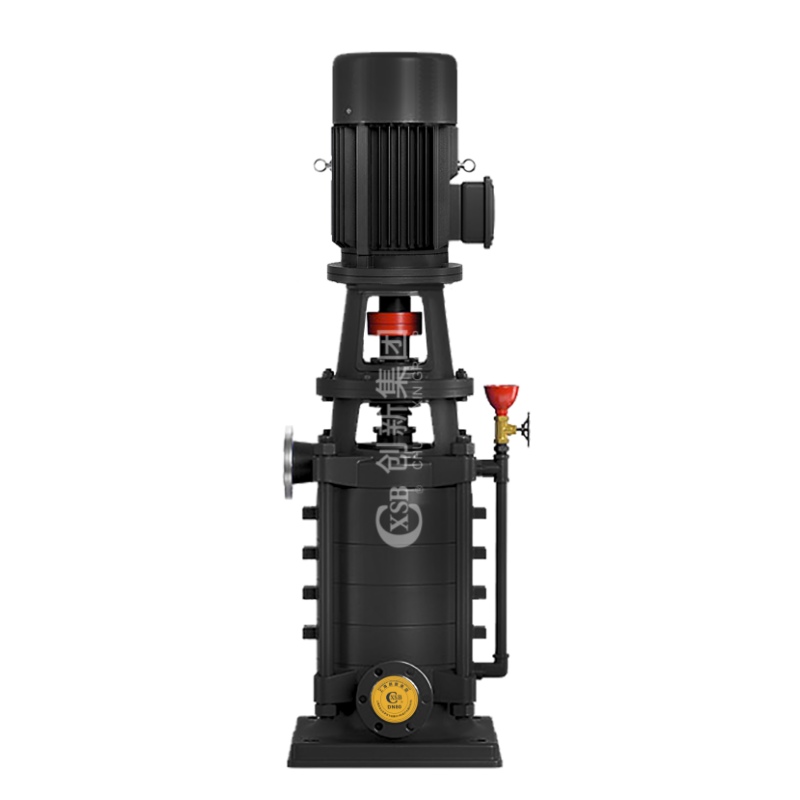

Вертикальная многоступенчатая центробежная помп а типа DL

Расход Q：6~280m³/h
Глибина подъема H：24~200m
Мощность отдельного электродви：1.5~200kW
Рабочее давление：≤2.4Mpa
Температура эксплуатации：0~+90℃
Решение
+86 021 5643 0446
Подробнее
Обзор продукта
Вертикальная многоступенчатая центробежная помпа типа DL имеет вертикальную многоступенчатую многосегментную конструкцию. Шпильки стягивают и соединяют в единое целое впускной сектор, средние сектора и выпускной сектор. На каждой ступени насоса установлены один импеллер и один направляющий лопаст. Осевая нагрузка устраняется гидравлическим методом балансировки, а остаточная осевая нагрузка воспринимается сферическим подшипником, смазанным смазочным жиром. В качестве уплотнения вала используется мягкий уплотнительный материал или механическое уплотнение. Основное назначение — всасывание и транспортировка разбавленной, чистой, некоррозионной, невызрываемой пресной воды, а также жидкостей, физико-химические свойства которых аналогичны свойствам воды, не содержащих твердых частиц или волокон.
Характеристики
1. Оптимизация гидравлической модели: высокая эффективность и широкий диапазон производительности. 2. Новаторская конструкция и надежная работа: балансирующий барабан отменен, осевая нагрузка компенсируется гидравлическим балансом, что полностью решает проблемы быстрого ржавления, заклинивания и износа балансирующего барабана, обеспечивая более надежный ход работы. 3. Меньшие эксплуатационные и ремонтные расходы: использование высококачественного механического уплотнения, которое отличается износостойкостью, отсутствием утечек и длительным сроком службы, низкой частотой отказов, что приводит к снижению эксплуатационно-ремонтных затрат. 4. Стабильная работа и низкий уровень шума: применение электродвигателя низкой скорости вращения обеспечивает плавную работу насоса и еще более низкий шум. 5. Вертикальная конструкция, малое занимаемое пространство.
Применения
Многоступенчатые центробежные насосы серии DL и DLR применяются в таких случаях, как промышленное и городское водоснабжение и водоотведение, повышение давления для подачи воды в высокие здания, повышение давления для пожарной защиты, дистанционная подача воды, отопление, ванные комнаты, повышение давления для циркуляции холодной и горячей воды в котлах, подача воды в системы кондиционирования и охлаждения, а также для комплектации оборудования и т.д. Температура среды для модели DL не превышает 80 °C, а для модели DLR — не превышает 120 °C.
Параметры
Модель
Количество ступеней

Расход

(m3/h)

Расход

(L/S)

Головка напора(m)

Скорость вращения

(r/min)

Мощность на валу

(kw)

Мощность

(kw)

Эффективность

(%)

Высота всасывания

(m)

Запас на кавитацию

(m)

40DL
2
6.2
1.72
23.6
1450
0.92
1.5
40
7
3.19
3
6.2
1.72
35.4
1.38
2.2
40
7
3.19
4
6.2
1.72
47.2
1.84
3
40
7
3.19
5
6.2
1.72
59
2.30
4
40
7
3.19
6
6.2
1.72
70.8
2.75
4
40
7
3.19
7
6.2
1.72
82.6
3.22
5.5
40
7
3.19
8
6.2
1.72
94.4
3.68
5.5
40
7
3.19
9
6.2
1.72
106.2
4.14
7.5
40
7
3.19
10
6.2
1.72
118
4.60
7.5
40
7
3.19
11
6.2
1.72
129.8
5.06
7.5
40
7
3.19
12
6.2
1.72
141.6
5.52
11
40
7
3.19
50DL
2
12.6
3.5
24.4
1450
1.55
3
54
7.6
2.66
3
12.6
3.5
36.6
2.33
3
54
7.6
2.66
4
12.6
3.5
48.8
3.10
4
54
7.6
2.66
5
12.6
3.5
61
3.88
5.5
54
7.6
2.66
6
12.6
3.5
73.2
4.65
5.5
54
7.6
2.66
7
12.6
3.5
85.4
5.43
7.5
54
7.6
2.66
8
12.6
3.5
97.6
6.20
7.5
54
7.6
2.66
9
12.6
3.5
109.8
6.98
11
54
7.6
2.66
10
12.6
3.5
122
7.75
11
54
7.6
2.66
65DL
2
30
8.33
32
1450
4.22
5.5
62
7.6
2.82
3
30
8.33
48
6.33
7.5
62
7.6
2.82
4
30
8.33
64
8.44
11
62
7.6
2.82
5
30
8.33
80
10.55
15
62
7.6
2.82
6
30
8.33
96
12.66
15
62
7.6
2.82
7
30
8.33
112
14.77
18.5
62
7.6
2.82
8
30
8.33
128
16.88
22
62
7.6
2.82
9
30
8.33
144
18.99
22
62
7.6
2.82
10
30
8.33
160
21.1
30
62
7.6
2.82
80DL
2
50.4
14
40
1450
7.84
11
70
7.8
22.49
3
50.4
14
60
11.76
15
70
7.8
2.49
4
50.4
14
80
15.68
22
70
7.8
2.49
5
50.4
14
100
19.60
30
70
7.8
2.49
6
50.4
14
120
23.52
30
70
7.8
2.49
7
50.4
14
140
27.44
37
70
7.8
2.49
8
50.4
14
160
31.36
45
70
7.8
2.49
9
50.4
14
180
35.28
45
70
7.8
2.49
10
50.4
14
200
39.20
55
70
7.8
2.49

100DL

-72-20

2
72
20
40
1450
10.9
15
72
8
2.8
3
72
20
60
10.9
18.5
72
8
2.8
4
72
20
80
10.9
30
72
8
2.8
5
72
20
100
10.9
37
72
8
2.8
6
72
20
120
10.9
37
72
8
2.8
7
72
20
140
10.9
45
72
8
2.8
8
72
20
160
10.9
55
72
8
2.8
9
72
20
180
10.9
55
72
8
2.8
10
72
20
200
54.4
70
72
8
2.8

100DL-

100-20

2
100
27.8
40
1450
15.14
18.5
72
7.2
3.53
3
100
27.8
60
22.72
30
72
7.2
3.53
4
100
27.8
80
30.28
37
72
7.2
3.53
5
100
27.8
100
37.86
45
72
7.2
3.53
6
100
27.8
120
45.39
55
72
7.2
3.53
7
100
27.8
140
53.0
75
72
7.2
3.53
8
100
27.8
160
60.57
75
72
7.2
3.53
9
100
27.8
180
68.14
90
72
7.2
3.53
10
100
27.8
200
75.71
90
72
7.2
3.53

150DL-

150-20

2
150
27.8
40
1450
20.42
30
80
5.7
2.8
3
150
27.8
60
30.63
37
80
5.7
2.8
4
150
27.8
80
40.84
45
80
5.7
2.8
5
150
27.8
100
51.05
55
80
5.7
2.8
6
150
27.8
120
61.26
75
80
5.7
2.8
7
150
27.8
140
74.47
75
80
5.7
2.8
8
150
27.8
160
81.68
90
80
5.7
2.8

200DL-

280-30

2
280
41.6
60
1450
55.79
90
84
6.0
3.7
3
280
41.6
90
83.69
110
84
6.0
3.7
4
280
41.6
120
111.57
132
84
6.0
3.7
5
280
41.6
150
139.47
160
84
6.0
3.7
6
280
41.6
180
163.38
200
84
6.0
3.7

Примечание: Соответствующие данные предоставлены только для справки. Для получения обновленных технических параметров продукта просим связаться с службой поддержки клиентов.
