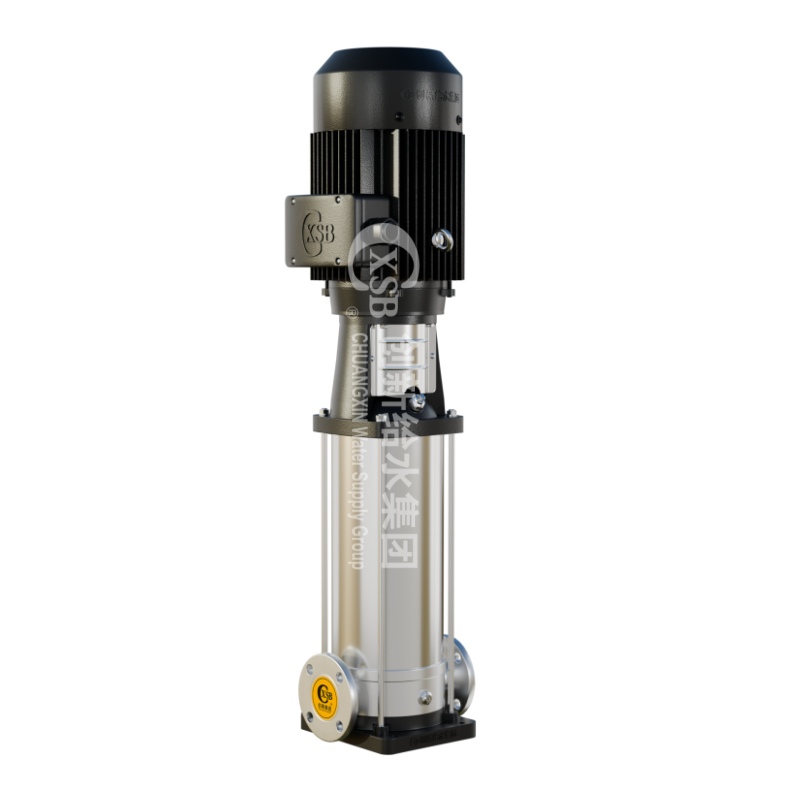

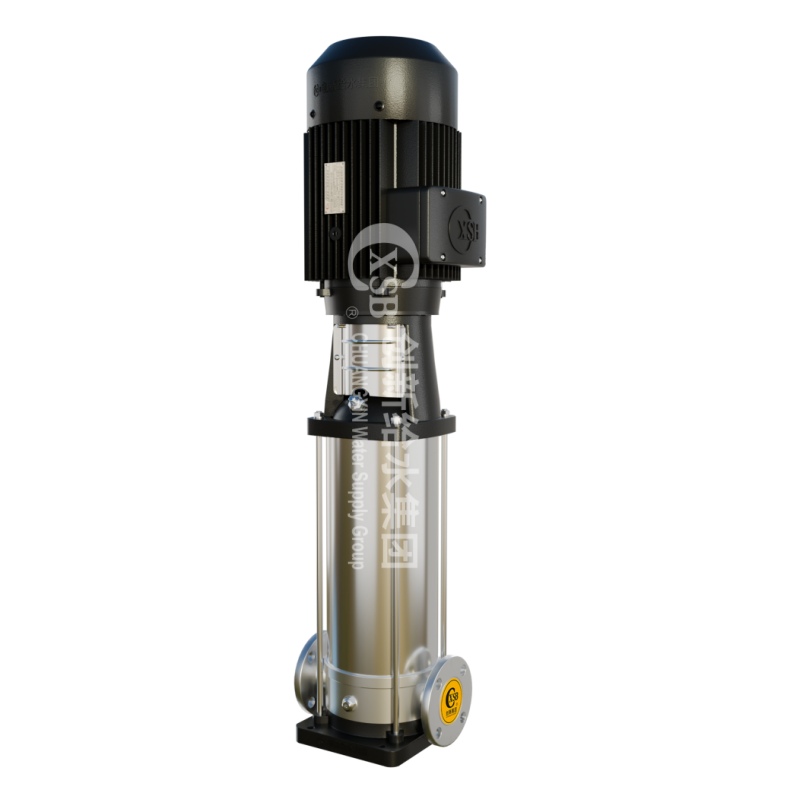

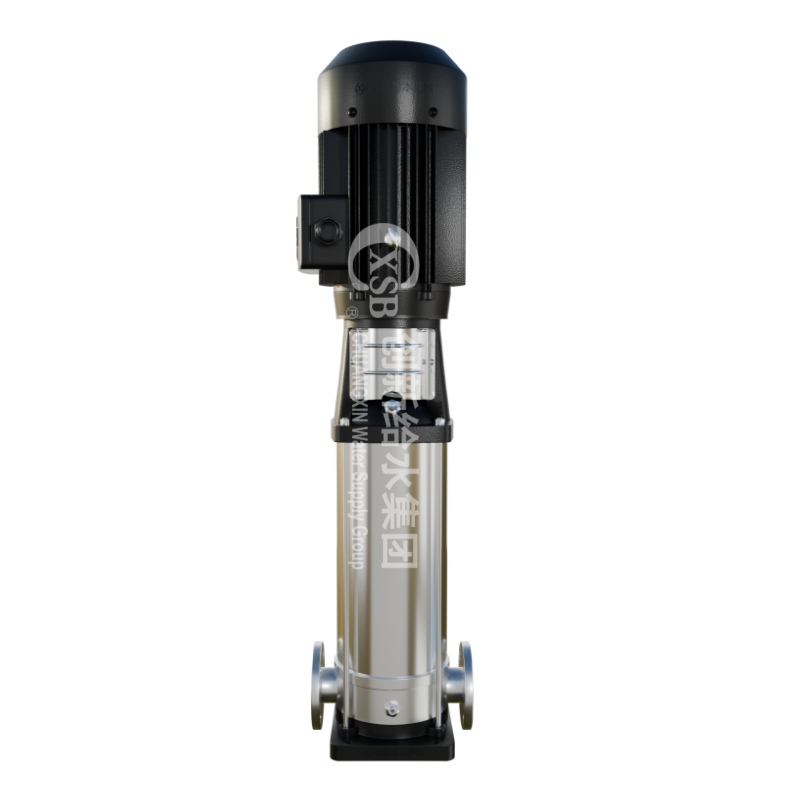

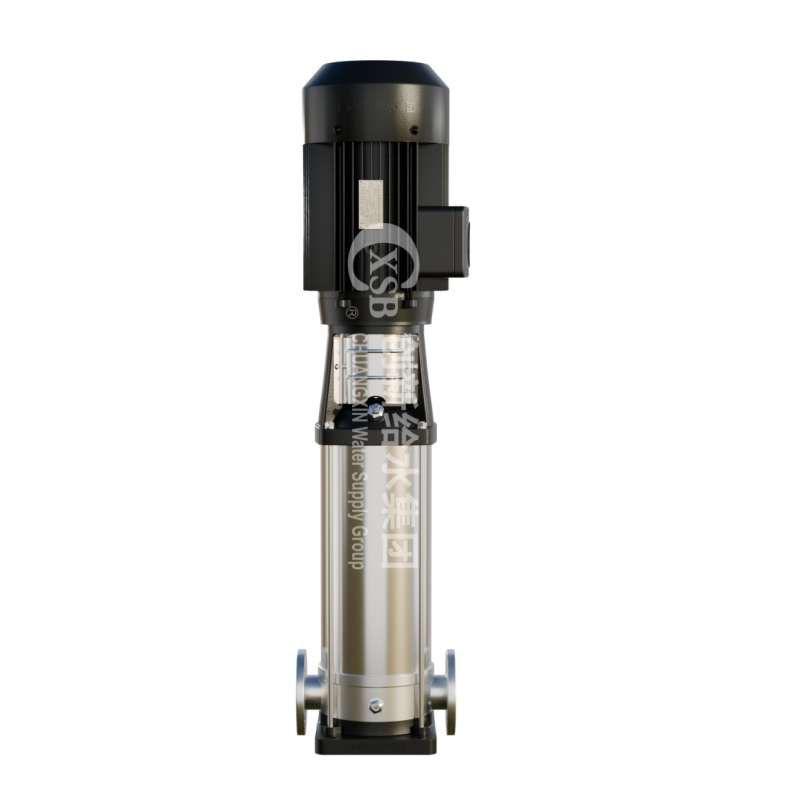

Вертикальная многоступенчатая помпа из нержавеющей стали типа CDLF

Расход Q：0~240m³/h
Глибина подъема H：0~300m
Мощность отдельного электродви：0.37~110kW
Температура окружающей среды：≤40℃
Класс защиты：IP55
Передаваемая среда：Транспортирует такие среды, как минеральная вода, деминерализованная вода (мягкая вода), чистая вода, чистое масло и другие легкие химические среды
Температура эксплуатации：Комплект обычной температуры: −15 °C ~ +70 °C; Комплект для горячей воды: −15 °C ~ +120 °C
Решение
+86 021 5643 0446
Подробнее
Вертикальная многоступенчатая помпа из нержавеющей стали типа CDLF
Вертикальная многоступенчатая помпа из нержавеющей стали типа CDLF имеет компактную конструкцию, занимает мало места и выполнена в вертикальном дизайне, что делает её подходящей для установки в условиях ограниченного пространства. Её элементы, контактирующие с жидкостью, изготовлены методом штамповки и сварки нержавеющей стали, а основные компоненты также выполнены из нержавеющей стали, благодаря чему помпа обладает хорошей коррозионной и антиоксидантной стойкостью и может транспортировать слабо коррозионные среды.
Характеристики

1. Применение высококачественной гидравлической модели и передовых технологий изготовления значительно улучшает производительность насоса и продлевает его срок службы. 2. Поскольку механическое уплотнение вала изготовлено из твердого сплава и фторкаучука, это повышает надежность работы насоса и расширяет диапазон температур транспортируемых сред. 3. Части насоса (из нержавеющей стали), контактирующие с жидкостью, изготовлены методом штамповки и сварки нержавеющих листов, благодаря чему насос может использоваться для транспортировки слабо коррозионных сред. 4. Общая конструкция компактна, насос имеет небольшие габариты, низкую массу, низкий уровень шума и отличную энергоэффективность; техническое обслуживание удобно. 5. Входной и выходной патрубки легкой вертикальной многоступенчатой насоса из нержавеющей стали находятся на одном горизонтальном уровне в корпусе насоса, поэтому насос может напрямую устанавливаться в трубопровод. 6. Используется стандартный электродвигатель, что позволяет пользователям легко подобрать электродвигатель в соответствии с своими потребностями. 7. По запросу пользователя насос можно оснастить интеллектуальным защитным устройством, которое эффективно защищает насос от сухого хода, пропуска фаз и перегрузки.

Назначение

1. Водоснабжение: фильтрация и транспортировка воды на водопроводных станциях, зональная подача воды с водопроводных станций, повышение давления в магистральных трубопроводах, повышение давления в высоких зданиях. 2. Промышленное повышение давления: системы технологического водоснабжения, системы мойки, системы высок압ного омывания, пожарные системы. 3. Промышленная транспортировка жидкостей: системы охлаждения и кондиционирования воздуха, системы подачи воды в котлы и конденсационные системы, комплектующие для станков, кислоты и щелочи. 4. Обработка воды: системы ультрафильтрации, системы обратного осмоса, системы дистилляции, сепараторы, плавательные бассейны. 5. Ирригация: сельскохозяйственная ирригация, опрыскивание, капельная поливация.

Рабочая сцена

1. Разбавленные, чистые негорюче-вызрываемые жидкости, не содержащие твердых частиц или волокон. 2. Насос может транспортировать такие среды, как минеральная вода, деминерализованная вода (мягкая вода), чистая вода, чистое масло и другие легкие химические среды. 3. При транспортировке жидкостей с плотностью или вязкостью, превышающими параметры воды, при необходимости необходимо оснастить насос электродвигателем более высокой мощности. 4. Пригодность насоса для определенной жидкости зависит от ряда факторов, среди которых наиболее важными являются содержание хлора, pH-значение, температура, содержание растворителей и масла и т.д.

Конструкция
CXW卧式单机单吸离心泵结构图
Параметры

Модель
Головка напора
Расход
Мощность
（m）
（m³/h）
（kW）
CDL1-2
11.5
1
0.37
CDL1-3
17
1
0.37
CDL1-4
22.5
1
0.37
CDL1-5
28
1
0.37
CDL1-6
33.5
1
0.37
CDL1-7
39
1
0.37
CDL1-8
45
1
0.55
CDL1-9
51
1
0.55
CDL1-10
57
1
0.55
CDL1-17
95
1
1.1
CDL1-19
106
1
1.1
CDL1-21
117
1
1.1
CDL1-23
128
1
1.1
CDL1-25
139
1
1.5
CDL1-27
150
1
1.5
CDL1-30
166
1
1.5
CDL1-33
183
1
2.2
CDL1-36
200
1
2.2
CDL2-2
15
2
0.37
CDL2-3
22
2
0.37
CDL2-4
30
2
0.55
CDL2-5
37
2
0.55
CDL2-6
45
2
0.75
CDL2-7
52
2
0.75
CDL2-9
67
2
1.1
CDL2-11
82
2
1.1
CDL2-13
98
2
1.5
CDL2-15
112
2
1.5
CDL2-18
136
2
2.2
CDL2-22
165
2
2.2
CDL2-26
198
2
3.0
CDL3-2
9
3
0.37
CDL3-3
14
3
0.37
CDL3-4
19
3
0.37
CDL3-5
23
3
0.37
CDL3-6
28
3
0.55
CDL3-7
32
3
0.55
CDL3-8
37
3
0.75
CDL3-9
42
3
0.75
CDL3-10
47
3
0.75
CDL3-11
51
3
1.1
CDL3-12
55
3
1.1
CDL3-13
60
3
1.1
CDL3-15
69
3
1.1
CDL3-17
79
3
1.5
CDL3-19
88
3
1.5
CDL3-21
98
3
2.2
CDL3-23
107
3
2.2
CDL3-25
116
3
2.2
CDL3-27
124
3
2.2
CDL3-29
133
3
2.2
CDL3-31
142
3
3
CDL3-33
151
3
3
CDL3-36
168
3
3
CDL4-2
15
4
0.37
CDL4-3
24
4
0.55
CDL4-4
32
4
0.75
CDL4-5
40
4
1.1
CDL4-6
48
4
1.1
CDL4-7
56
4
1.5
CDL4-8
64
4
1.5
CDL4-10
81
4
2.2
CDL4-12
95
4
2.2
CDL4-14
112
4
3
CDL4-16
129
4
3
CDL4-19
153
4
4
CDL4-22
178
4
4
CDL8-2/1
9
8
0.75
CDL8-2
18
8
0.75
CDL8-3
27
8
1.1
CDL8-4
36
8
1.5
CDL8-5
45
8
2.2
CDL8-6
54
8
2.2
CDL8-8
73
8
3.0
CDL8-10
92
8
4.0
CDL8-12
111
8
4.0
CDL8-14
130
8
5.5
CDL8-16
148
8
5.5
CDL8-18
167
8
7.5
CDL8-20
186
8
7.5
CDL12-2
20
12
1.5
CDL12-3
30
12
2.2
CDL12-4
40
12
3
CDL12-5
50
12
3
CDL12-6
60
12
4
CDL12-7
70
12
5.5
CDL12-8
80
12
5.5
CDL12-9
91
12
5.5
CDL12-10
101
12
7.5
CDL12-12
121
12
7.5
CDL12-14
141
12
11
CDL12-16
162
12
11
CDL12-18
183
12
11
CDL16-2
22
16
2.2
CDL16-3
34
16
3.0
CDL16-4
46
16
4.0
CDL16-5
58
16
5.5
CDL16-6
70
16
5.5
CDL16-7
82
16
7.5
CDL16-8
94
16
7.5
CDL16-10
118
16
11
CDL16-12
141
16
11
CDL16-14
166
16
15
CDL16-16
189
16
15
CDL20-1
10
20
1.1
CDL20-2
23
20
2.2
CDL20-3
35
20
4.0
CDL20-4
47
20
5.5
CDL20-5
58
20
5.5
CDL20-6
70
20
7.5
CDL20-7
82
20
7.5
CDL20-8
94
20
11
CDL20-10
118
20
11
CDL20-12
142
20
15
CDL20-14
166
20
15
CDL20-17
202
20
18.5
CDL32-10-1
9
32
1.5
CDL32-10
13
32
2.2
CDL32-20-2
20
32
3.0
CDL32-20
27
32
4.0
CDL32-30-2
33
32
5.5
CDL32-30
40
32
5.5
CDL32-40-2
46
32
7.5
CDL32-40
53
32
7.5
CDL32-50-2
60
32
11
CDL32-50
67
32
11
CDL32-60-2
74
32
11
CDL32-60
81
32
11
CDL32-70-2
88
32
15
CDL32-70
95
32
15
CDL32-80-2
102
32
15
CDL32-80
109
32
15
CDL32-90-2
117
32
18.5
CDL32-90
124
32
18.5
CDL32-100-2
131
32
18.5
CDL32-100
138
32
18.5
CDL32-110-2
146
32
22
CDL32-110
153
32
22
CDL32-120-2
160
32
22
CDL32-120
167
32
22
CDL32-130-2
174
32
30
CDL32-130
181
32
30
CDL32-140-2
189
32
30
CDL32-140
196
32
30
CDL42-10-1
16
42
3.0
CDL42-10
20
42
4.0
CDL42-20-2
32
42
5.5
CDL42-20
41
42
7.5
CDL42-30-2
52
42
11
CDL42-30
61
42
11
CDL42-40-2
73
42
15
CDL42-40
81
42
15
CDL42-50-2
93
42
18.5
CDL42-50
101
42
18.5
CDL42-60-2
113
42
22
CDL42-60
122
42
22
CDL42-70-2
134
42
30
CDL42-70
142
42
30
CDL42-80-2
154
42
30
CDL42-80
162
42
30
CDL42-90-2
174
42
30
CDL42-90
183
42
37
CDL42-100-2
194
42
37
CDL42-100
203
42
37
CDL42-110-2
217
42
45
CDL42-110
225
42
45
CDL42-120-2
238
42
45
CDL42-120
247
42
45
CDL42-130-2
259
42
45
CDL65-10-1
13
65
4.0
CDL65-10
20
65
5.5
CDL65-20-2
26
65
7.5
CDL65-20-1
33
65
11
CDL65-20
40
65
11
CDL65-30-2
46
65
15
CDL65-30-1
53
65
15
CDL65-30
60
65
18.5
CDL65-40-2
66
65
18.5
CDL65-40-1
73
65
22
CDL65-40
80
65
22
CDL65-50-2
88
65
30
CDL65-50-1
95
65
30
CDL65-50
102
65
30
CDL65-60-2
110
65
30
CDL65-60-1
117
65
37
CDL65-60
124
65
37
CDL65-70-2
132
65
37
CDL65-70-1
139
65
37
CDL65-70
146
65
45
CDL65-80-2
154
65
45
CDL65-80-1
161
65
45
CDL85-10-1
14
85
5.5
CDL85-10
20
85
7.5
CDL85-20-2
30
85
11
CDL85-20
41
85
15
CDL85-30-2
52
85
18.5
CDL85-30
64
85
22
CDL85-40-2
75
85
30
CDL85-40
86
85
30
CDL85-50-2
98
85
37
CDL85-50
110
85
37
CDL85-60-2
122
85
45
CDL85-60
134
85
45
CDL120-10
18.5
120
11
CDL120-20-1
34.5
120
18.5
CDL120-20
40
120
22
CDL120-30
61
120
30
CDL120-40-1
76
120
37
CDL120-50-1
97
120
45
CDL120-60-1
118
120
55
CDL120-70
145
120
75
CDL150-10-1
12.5
150
11
CDL150-10
18.5
150
15
CDL150-20-1
35
150
22
CDL150-30-2
49
150
30
CDL150-30
63
150
37
CDL150-40-1
77
150
45
CDL150-50-2
92
150
55
CDL150-60
130
150
75
Примечание: Соответствующие данные предоставлены только для справки. Для получения обновленных технических параметров продукта просим связаться с службой поддержки клиентов.
